使用Visio繪製HPE的相關產品

使用Visio繪製HPE的相關產品

Visio是一款微軟的繪圖軟體，可以拿來繪製網路拓樸圖，HPE也有針對Visio釋出模板(Stencil)，讓在做圖表的時候更加方便，這邊會說明如何匯入HPE相關產品的圖形

1.首先先下載Stencil

連到visiocafe的HPE頁面

http://www.visiocafe.com/hpe.htm

然後選擇需要的Stencil下載，這邊以HPE-Networking為例

2.下載之後解壓縮

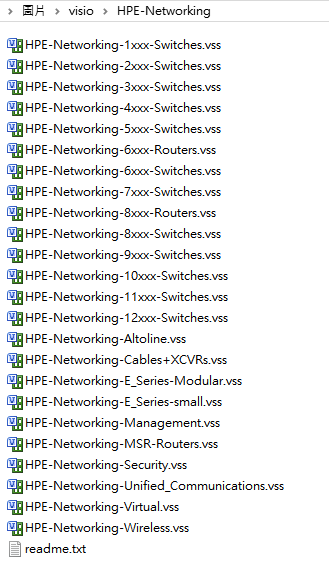

可以看到依照不同型號的產品有不同的模板

3.開啟你的Visio，至於Visio的取得與安裝本處不做說明(本處以2010為例)

4.在圖形這邊點擊其他圖形，再點選開啟樣板，就可以從剛剛解壓縮的資料夾裡匯入Stencil

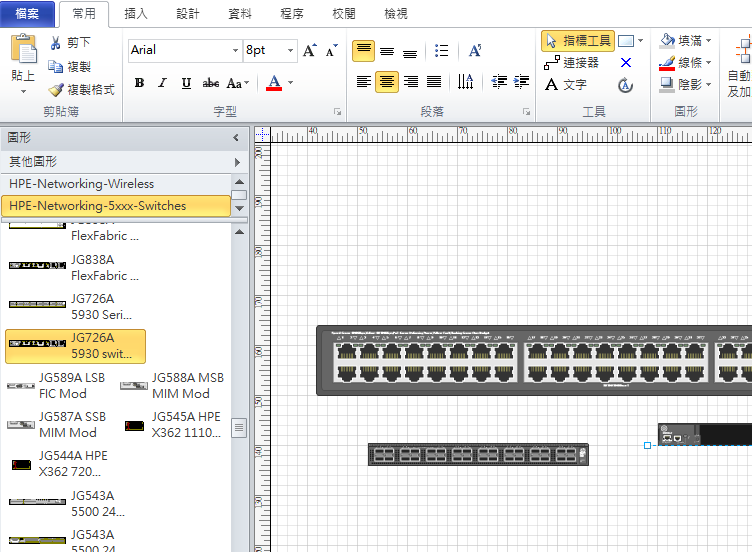

5.之後就可以選擇自己需要的設備放入Visio裡

Aruba switch使用oobm port校時 (Aruba switch sync time by using oobm port)

Aruba switch使用oobm port校時

(Aruba switch sync time by using oobm port)

有些Aruba switch有oobm port，可以使用oobm port(Out-of-Band management)來跟ntp server 同步時間，但是必須要特別設定同步時間的interface

1.(config)# timesync ntp

先將同步時間的方式改成ntp

2.(config)# ntp server 1.1.1.1 oobm

指定ntp server的IP，並指定要從oobm port同步

3.(config)# ntp enable

啟用NTP

4.(config)# time timezone <-720-840>

設定時區

然後就可以檢視是否有同步成功了(當然ping的到ntp server是大前提)

(config)# show time

(config)# show ntp status
