HPE5130 Web網頁介面操作說明

HPE5130 Web網頁介面操作說明

0.登入web介面之前的準備

要先用console給switch一個IP、啟用web介面的服務，並創造一個可以登入web介面的帳號，
才能登入web介面，方式如下

------------------------------------------------------------------------------------------

A.幫switch設定IP

<HP>system-view 進入設定模式

[HP]interface Vlan-interface 1 進入vlan1

[HP-Vlan-interface1]ip address x.x.x.x x.x.x.x設定vlan1的IP與遮罩

預設switch的所有port都是access vlan 1，此時電腦接上switch並設定一個同網段的IP要
能ping到switch

B.新增管理者帳號登入

[HP]local-user admin 新增一個管理者帳號admin

[HP-luser-manage-admin]service-type https 指定管理者使用介面https

[HP-luser-manage-admin]authentication-attribute user-role network-admin

設定帳號權限是network admin

[HP-luser-manage-admin]password simple admin 設定密碼是admin

[HP-luser-manage-admin]quit

C.啟用Web介面

[HP]ip https enable #啟用Https服務

[HP]ip https port xxx #設定port

之後便可以使用設定好的帳號密碼連入switch的web介面

(在電腦ping的到switch的狀態下打開瀏覽器輸入https://switchIP)

-----------------------------------------------------------------------------------------------

1.登入web介面

輸入帳號密碼登入

2.介面介紹&Dashboard

左上角的圖示，由左至右分別是

登入的帳號

儲存設定(修改設定之後如果沒有儲存設定，重開機後新加的設定會不見)

登出

由上至下分別是

主機名(左右箭頭可以切換顯示料號與開機時間)

Dashboard(觀看設備的資訊與使用狀態)

Device(設備的管理設定診斷等等)

Network(跟網路相關的設定)

Resources(資源物件)

Qos(Quality of Service)

Security(安全相關設定)

PoE(poe)

WiNet(Winet)

Log(Log)

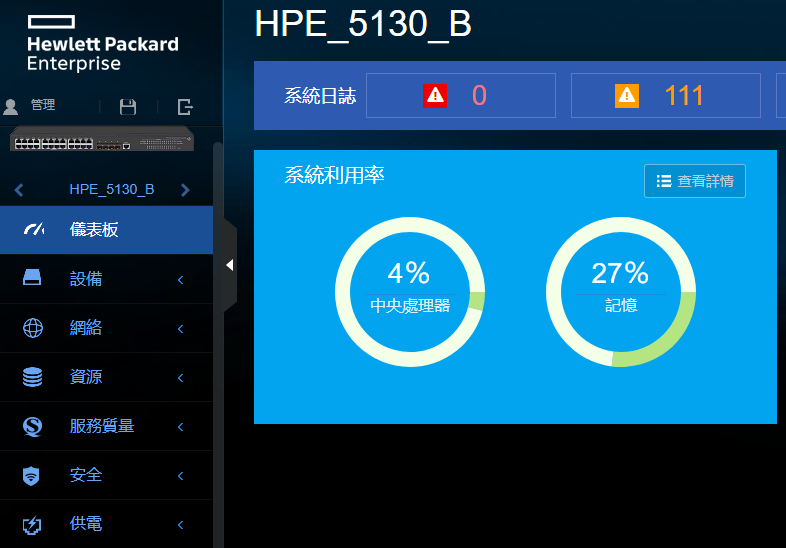

如果瀏覽器支援，可以點擊右鍵將網頁翻譯成中文

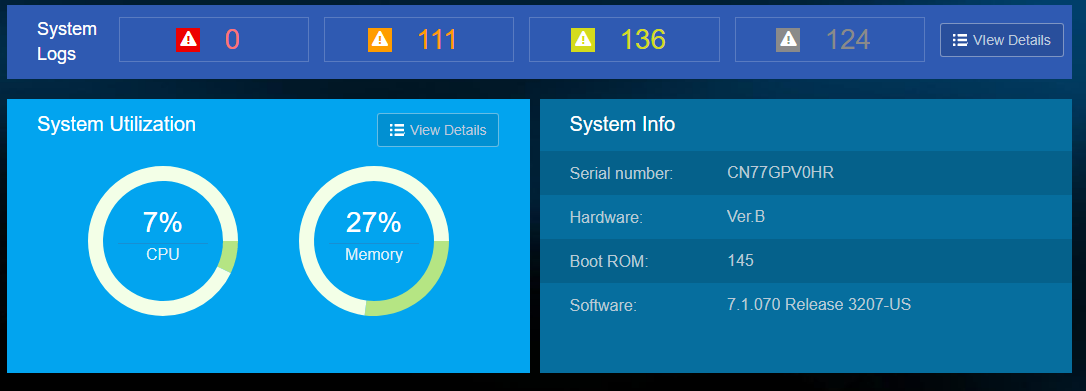

Dashboard上方的欄位是log的數量，可以分別點擊進去觀看log的細節，也可以點右邊的Detail
跳到syslog的頁面觀看全部的log

右下system info記載了switch的訊息，像是序號/硬體版本/boot分位版本與分位版本

左下則是系統的使用狀況，可以看到CPU與Memory，點擊View Details可以看到更多相關細節

PS:網頁介面的欄位顯示跟版本有關，更新到越新的版本，網頁介面上可以看到的功能也就越多

3.設定switch的名稱、地點、時間

Device->Settings

上面的Device information可以設定主機名與地點還有聯絡資訊

下面的system time可以設定時間(手動或是啟用ntp)

只要簡單的啟用NTP並指定正確的NTP server，並修改時區，就可以讓switch自動同步時間

4.新增Vlan與設定IP

Network->VLAN可以進設定vlan的畫面

進入之後，可以用右上角的加號新增vlan

接著可以點擊vlan右邊的箭頭編輯vlan

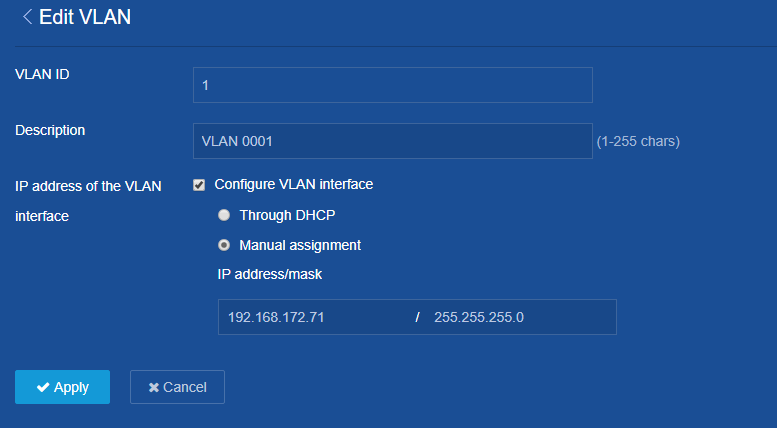

編輯vlan的時候可以設定對vlan的註解

是要DHCP獲得IP或是手動指定IP

手動指定IP的話要給予IP位置與遮罩，之後按apply完成設定

PS:若沒有切vlan的需求，那只需要設定vlan 1的IP即可

5.在端口分配vlan與檢視端口狀態(端口管理)

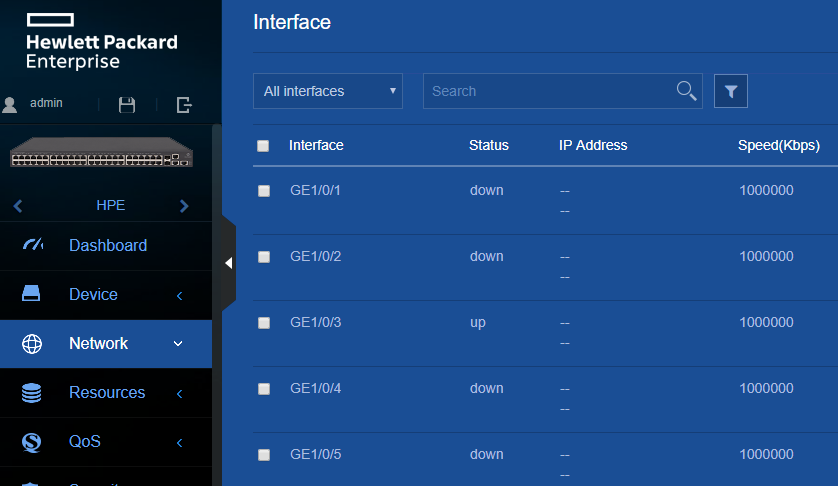

Network->interface進入介面管理

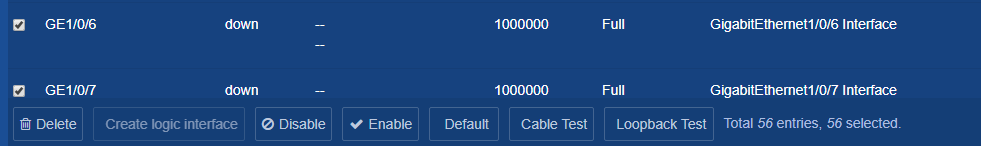

將端口打勾，底下跳出來的欄位可以

enable->啟用端口

disable->停用端口

Default->還原端口的設定到初始值

Cable test->線路測試

Loopback test->loopback測試

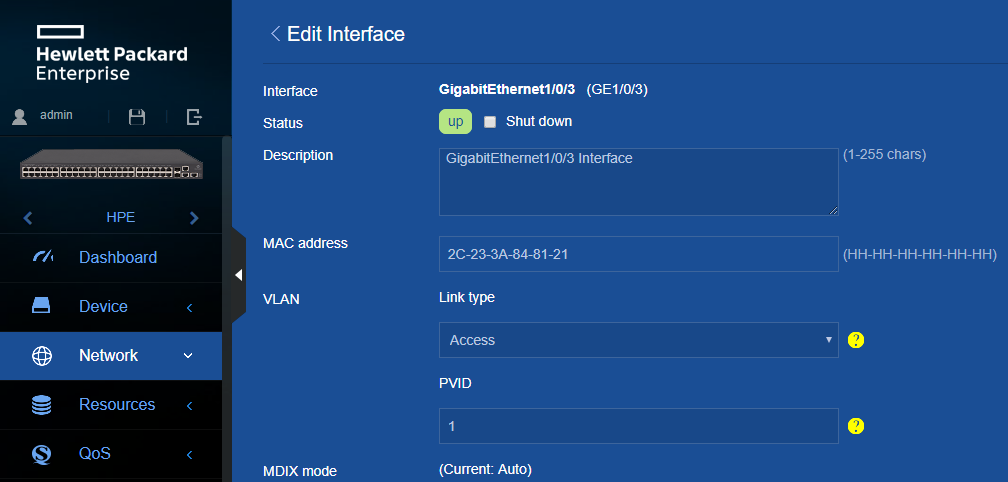

點選端口右邊的箭頭，可以進入端口編輯畫面，可以設定port的型態與分配vlan、添加敘述等

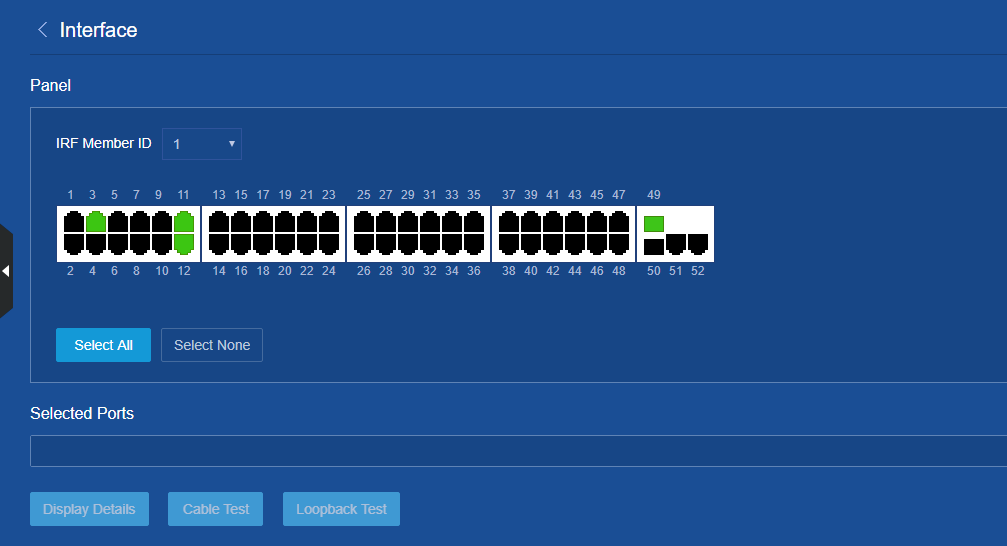

點擊右上角的panel可以用更直觀的方式設定switch的port

點擊Statistics可以檢視端口的流量等使用狀況

6.設定Default gateway(靜態路由)

Network->Static Routing

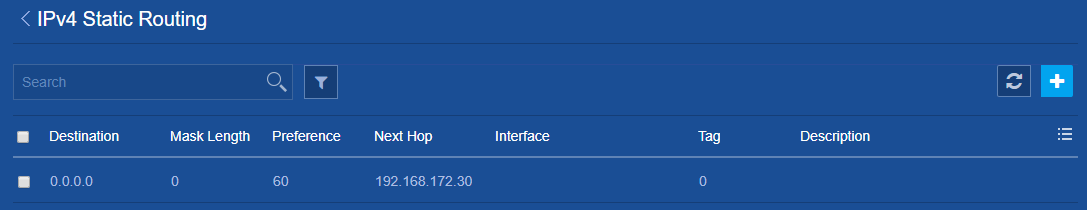

在static routing 裡面可以設定靜態路由(如下設定修改next hop即為gateway)

7.設定管理用帳號

Device->Administrators

右上角的+號可以新增管理者

輸入帳號密碼與管理者權限(network-admin)，與支援的服務

(如果要登入web介面，http or https就要打勾)，之後按Apply就可以了

8.啟用各種服務

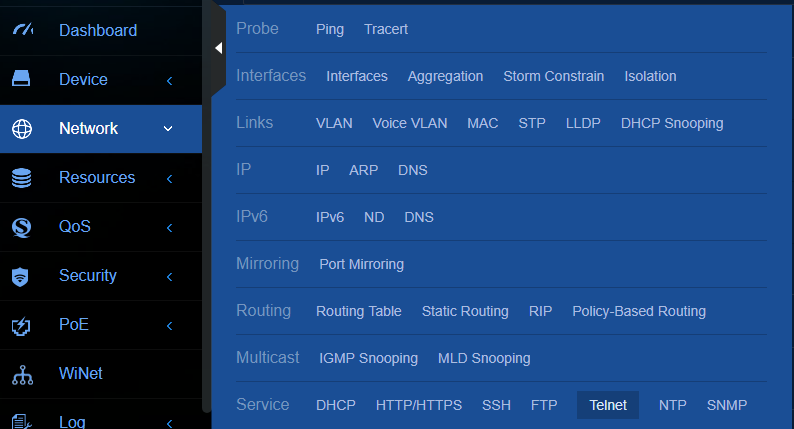

Network->Service

可以啟用各種協助管理的服務

9.Config檔管理

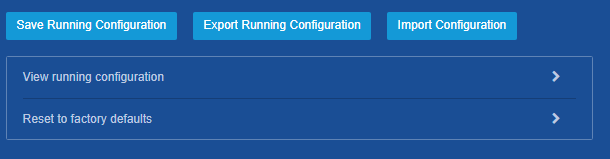

在Device->configration可以進行config檔(設定檔)的管理

像是儲存config、下載config、上傳config、瀏覽config、還原switch的config到出廠預設值

10.查詢相連的設備資訊(lldp)與檢視每個port連上的IP(ARP table)

lldp是很有用的協定，可以用來檢視相連的其他網路設備的資訊

在Network->LLDP裡頭，可以檢視(對接的設備也要啟用LLDP)

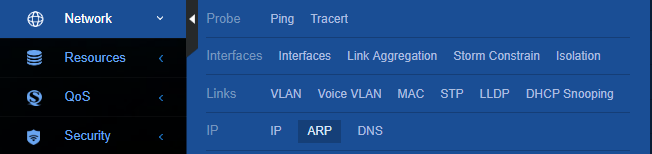

在Network->ARP裡頭，可以檢視每個port相接設備的IP
