HPE switch設定Radius MAC認證

HPE switch設定Radius MAC認證

5130支援兩種MAC認證，一種是Radius，另一種是local

帳號密碼支援兩種格式，一種是MAC (使用MAC同時當做帳號與密碼)

另一種是固定密碼格式(FIX)，不論client的MAC為何，都使用switch上固定的一組帳號密碼
代替原本的MAC做認證

1.開啟MAC認證

[HP]mac-authentication 全域啟用MAC認證

[HPE-GigabitEthernet1/0/1]mac-authentication 端口啟用MAC認證

2.指定使用MAC認證的Client使用的認證domain

可以分別在全域啟用或是port上啟用(兩者取其一)，如果沒有在port上啟用domain又有啟
用MAC認證的話，會吃全域domain的設定

mac-authentication domain tac

[HPE-GigabitEthernet1/0/1]mac-authentication domain tac

3.設定MAC認證的MAC使用格式

mac-authentication user-name-format mac-address with-hyphen/without-hyphen lowercase/uppercase
設定要不要分隔號與大小寫指定MAC認證

mac-authentication user-name-format fixed account name password cipher/simple password
設定帳號與密碼的格式

4. 設定MAC的timer

有三種timer

offline-detect 用來設定Clinet空閒超時的間隔(時間內沒使用會被踢掉，停止計費)

quiet 用來設定client認證失敗之後，設備停止認證服務的時間間隔

server-timeout 設定switch與Radius的timeout時間，

mac-authentication timer { offline-detect offline-detect-value | quiet quiet-value | server-timeout server-timeout-value }

5.設定port上允許同時接入MAC用戶數量的最大值

mac-authentication max-user user-number

6.設定radius server

[HP]radius scheme tac 進入名為tac的radius scheme

[HPE-radius-tac]primary authentication 10.15.2.100 設定驗證server的ip

[HPE-radius-tac]primary accounting 10.15.2.100設定計費server的ip

[HPE-radius-tac]key authentication simple 123456 設定驗證server的key

[HPE-radius-tac]key accounting simple 123456 設定計費server的key

[HPE-radius-tac]user-name-format without-domain 設定username的格式

(因為做MAC認證所以要使用沒有domain的格式)

7.設定domain

domain tac 進入doamin tac

authentication lan-access radius-scheme tac local

authorization lan-access radius-scheme tac local

accounting lan-access radius-scheme tac local

指定MAC認證的登入順序、radius-scheme先，再來是local

Aruba controller啟用tacas server

Aruba controller啟用Tacas server

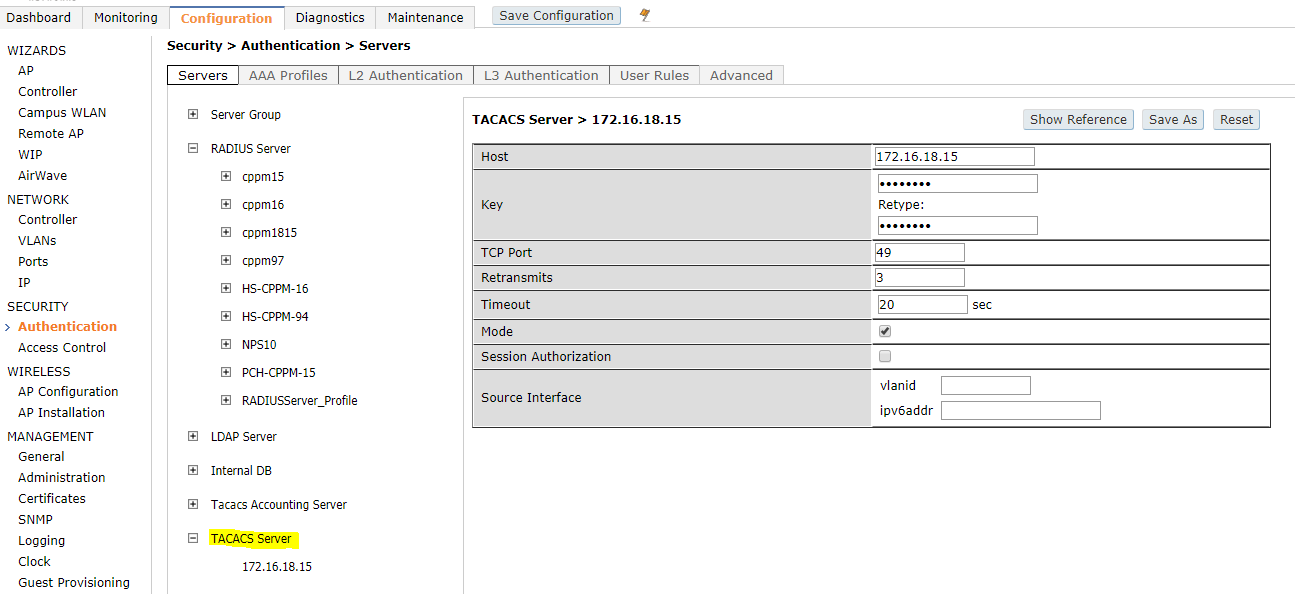

1.Aruba controller新增Tacacs server

輸入主機IP與key(其他為option)

2.新增一個server group，套用剛剛設定的Tacacs server

3.在Configuration->Administration 底下的Server group選擇剛剛新增的Server group

PS:上面的Allow Local Authentication打勾，Tacacs server與Management Users都可以登入，如果不打勾，會只有Tacacs server的帳號可以登入Management Users的不行，但在Tacacs server失聯時，Management Users會可以登入(測試證明、暫無文件佐證)

4.除了可以用show log all來查看與Tacacs server的驗證情況外，也可以使用相關指令來檢視與Tacacs server的互動狀況

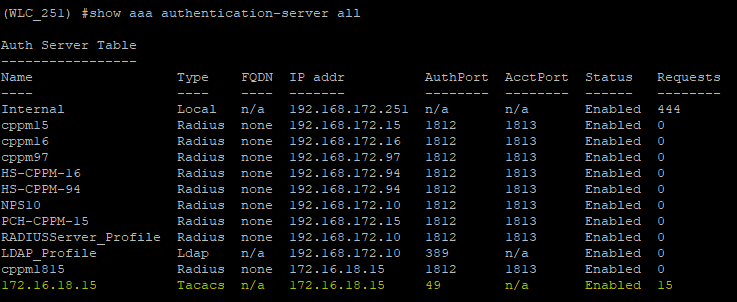

show aaa authentication-server all

show aaa authentication-server tacacs statistics

備註:CPPM啟用Tacacs server的設定範例

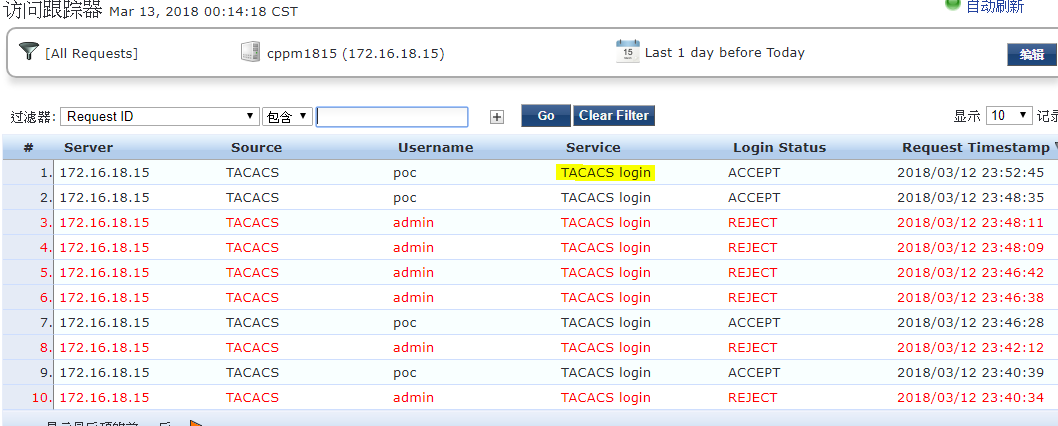

可以看到命中的Service為TACACS login

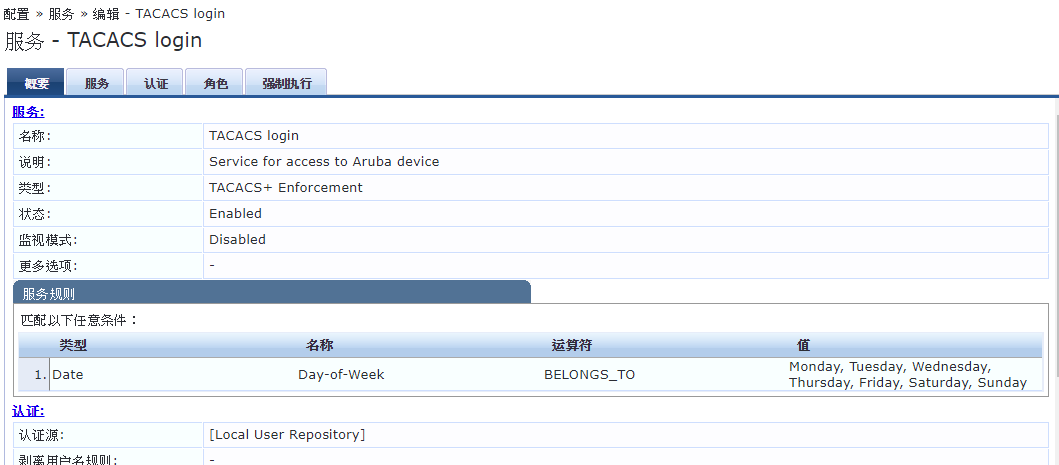

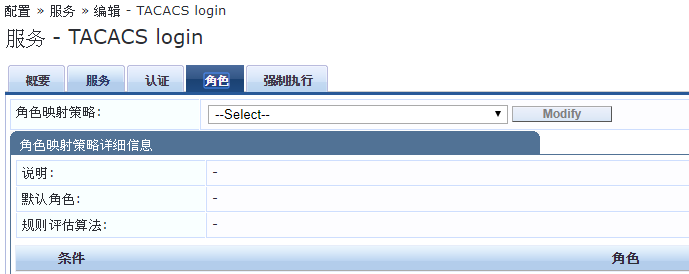

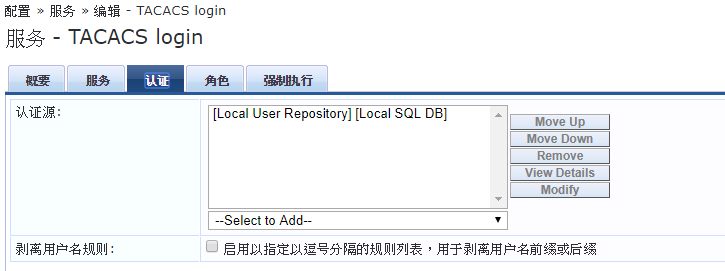

TACACS service設定如下

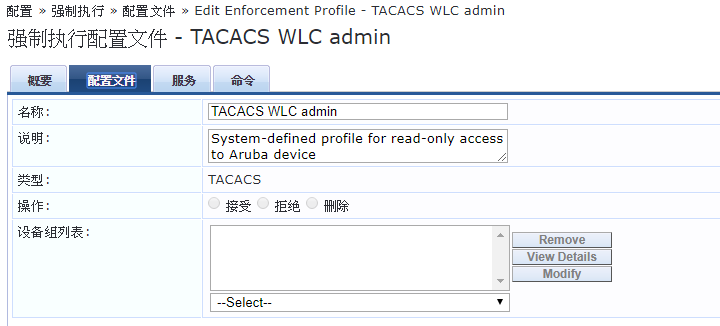

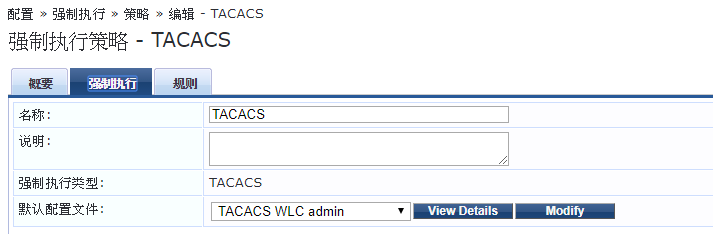

Enforce policy是TACACS

Enable Aruba controller licenses on ASP

Enable Aruba controller licenses on ASP

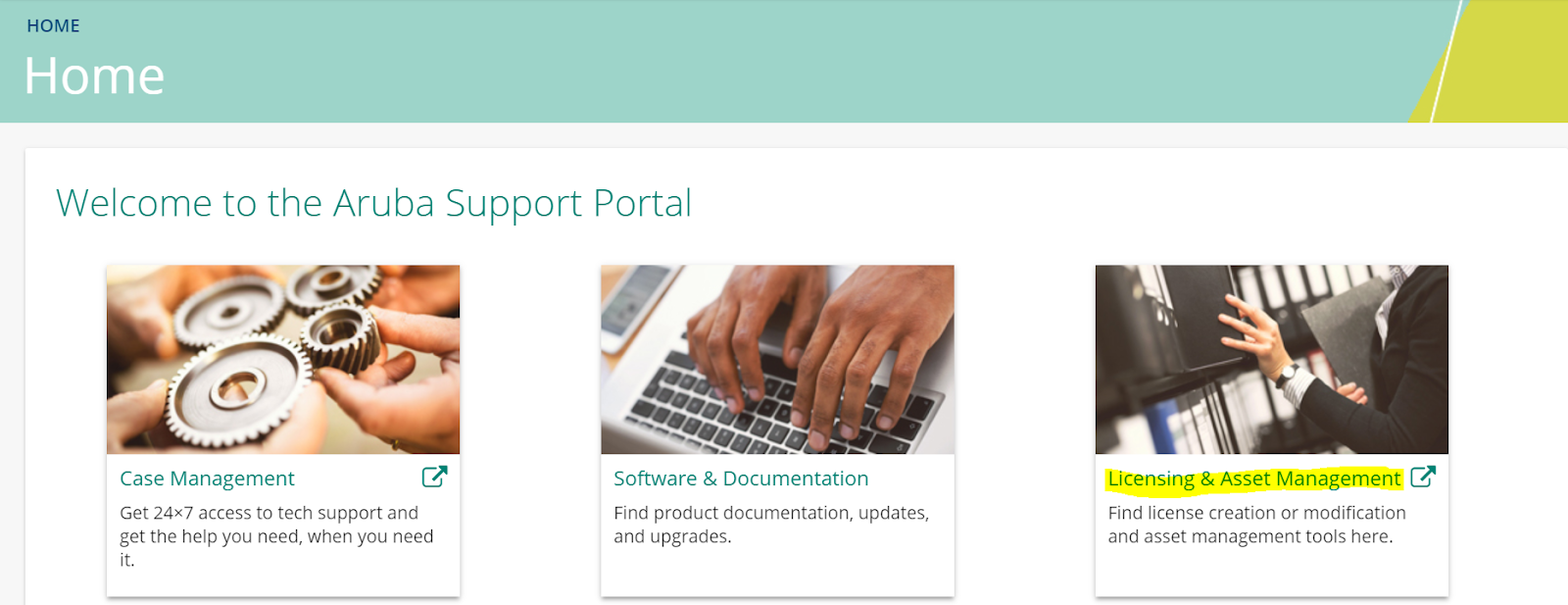

1.先登入ASP之後選擇Licensing & Asset Management

2.在Activate的頁面下選擇產品類型與產品，並輸入Order Number與Confirmation Number(可以在License的Mail裡面找到)

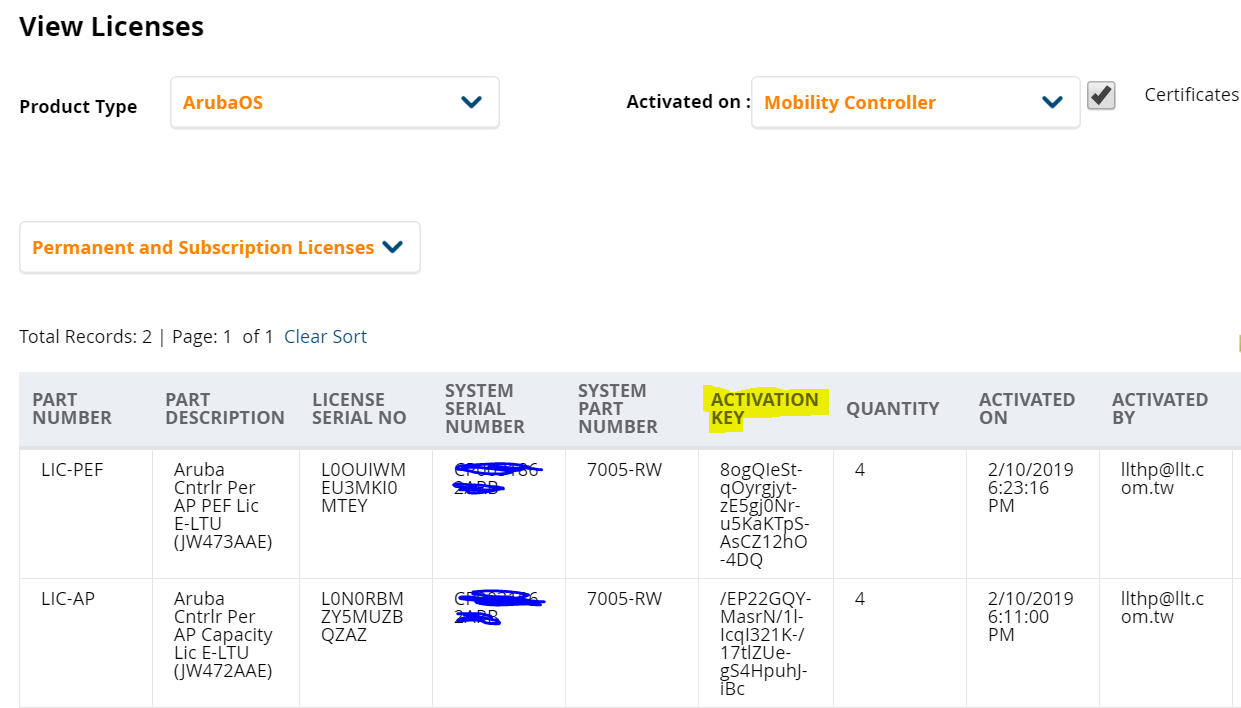

3.之後選擇要啟用的license與數量，並輸入設備相關資訊

4.之後再確認License Key就可以了
