HPE switch設定PBR

HPE switch設定PBR

PBR(Policy Base Route)可以靠使用者自行定義政策來進行路由，可以設定
封包命中特定ACL之後被路由到指定的下一跳

Switch使用下列步驟來傳送接收到的封包

1.switch使用PBR來傳送封包

2.如果封包沒有命中PBR，switch使用routing table傳送封包

3.如果封包routing table傳送失敗，使用default route傳送封包

Policy由node(節點)組成，一個Policy可以有多個node，node的組成如下

1.每個node依照編號來標示，編號越小優先度越高，優先度高的節點會先被執行

2.每個node由if-match與apply組成，if-match定義命中規則，apply定義動作

3.每個node有兩種模式，deny與permit

設定步驟

1.先設定ACL

這邊設定一個名為vincent的ACL，指定來源IP為172.16.21.21與目的IP8.8.8.8

2.創建一個名為vincent的PBR，模式為permit node為1

設定如果match到vincent這條ACL，下一跳是172.16.13.29

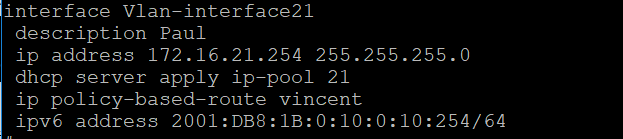

3.在vlan中將PBR設定進去

驗證

依照此設定，由主機172.16.21.21設備發送前往8.8.8.8的封包會被路由到172.16.13.29

172.16.13.29是一台switch，在上面設定一個介面為8.8.8.8

Client SSH 8.8.8.8可以登入switch，證明路由有透過PBR導到正確的下一跳

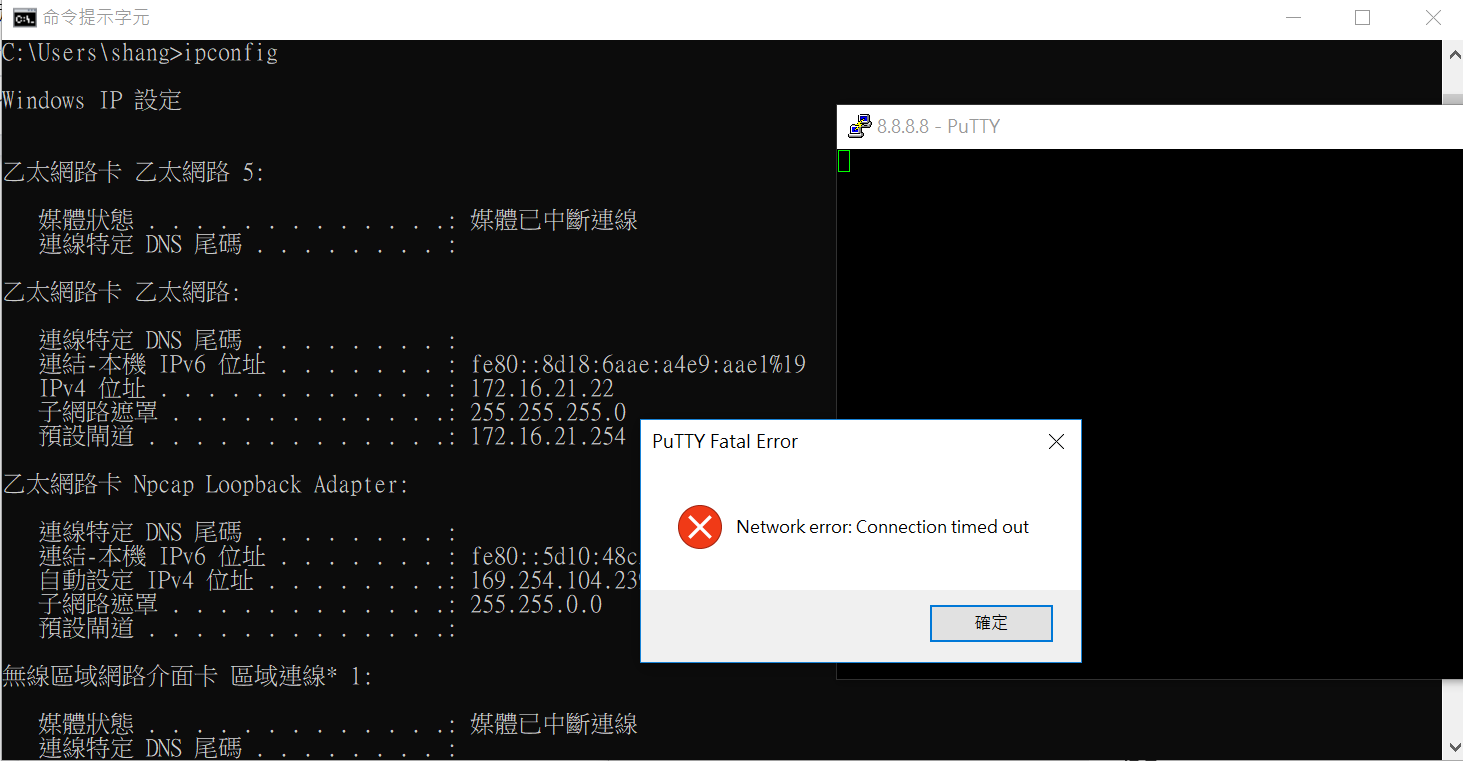

換了IP就沒有辦法了
