Aruba OS-CX keepalive設定

Aruba OS-CX keepalive設定

Primary的設定

Secondary的設定

驗證keepalive正常運作

當ISL fail的時候可以看到Seconday會show down所有端口(disable by VSX)

關於CPPM從ESXI export ovf再import 之後reset 網卡的指令

 關於CPPM從ESXI export ovf再import 之後reset 網卡的指令

如果將CPPM從ESXI export出來，在import回去的時候會有網卡抓不到的問題

這時候在CLI輸入指令system refresh-network 可以重新抓到網卡

Aruba controlelr 黑名單使用者 (Aruba controller blacklist client)

 Aruba controlelr 黑名單使用者 (Aruba controller blacklist client)

在MM or MD設定

1.使用指令將使用者加入黑名單

stm add-blacklist-client <client-mac>

2.檢查黑名單內容

show ap blacklist-clients

3.使用指令將使用者取消黑名單

stm remove-blacklist-client <client-mac>

修改黑名單時間

1.在virtual-ap profile中設定blacklist-time

wlan virtual-ap XXX

(Virtual AP profile "XXX") #blacklist-time <second>

Aruba相關軟體(Airwave, CPPM, MM)的硬體需求 (Server sizing)

 Aruba相關軟體的Server sizing

Airwave (from 8.2.1.1 server sizing guide)

CPPM (from System Requirements for ClearPass Policy Manager 6.9)

Mobility Master (ArubaOS 8.6.0.0 Virtual Appliance installation guide)

HPE switch SSH失敗

 HPE switch SSH失敗

HPE switch 當做ssh client的時候，如果因為金鑰問題，會導致SSH設備失敗

錯誤訊息如下

The server's host key does not match the local cached key. Either the server administrator has changed the host key, or you connected to another server pretending to be this server. Please remove the local cached key, before logging in

只要把ssh金鑰刪除，重新跟ssh server要就可以了

可以透過display ssh client server-public-key檢視金鑰

再透過指令delete ssh client server-public-key server-ip x.x.x.x 刪除

刪除之後重新ssh設備即可

Regards,

Win10與HPE switch同步時間(HPE switch當NTP server)

Win10與HPE switch同步時間測試(HPE switch當NTP server)

設備型號5930

Version:5930-cmw710-boot-r2609.bin

NTP設定與IP

Win10設定

Win10同步完成

修改Switch的時間

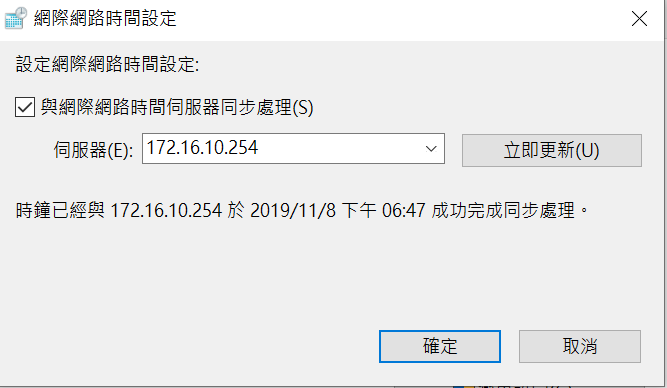

Win10點擊同步時間之後可以發現與switch同步時間成功

HPE5940與NSX透過OVSDB整合

HPE5940與NSX透過OVSDB整合

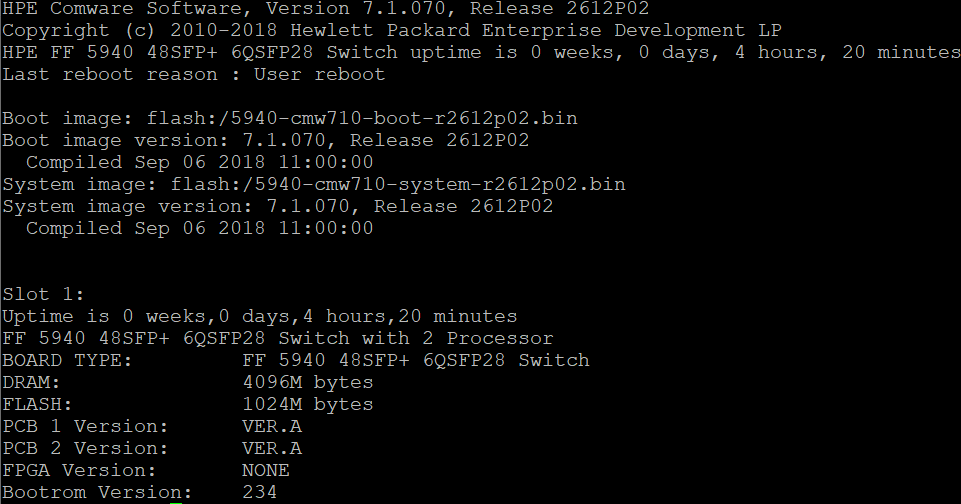

HPE5940版本R2612P02

NSX版本

目標:

透過OVSDB讓NSX納管HPE5940，並讓Logical switch與5940建立vxlan tunnel，讓加入Logical switch的VM可以與接在5940上的實體主機(Bare Metal=BM) L2互通

參考文件:

VMware NSXv and 5940 Integration (Direct OVSDB)

5940關鍵Config

 sysname 5940_172.16.13.58

#

 clock timezone UTC add 08:00:00 同步時間用的時區

#

 tunnel global source-address 172.16.13.58 指定建立tunnnel的來源IP

#

 vxlan local-mac report

#

vlan 13

 l2vpn enable 啟用L2VPN

 vxlan tunnel flooding-proxy

#

interface NULL0

#

interface Vlan-interface13

 ip address 172.16.13.58 255.255.255.0

#

interface Ten-GigabitEthernet1/0/1 與NSX  Controller互通的介面

 port link-mode bridge

 port access vlan 13

#

interface Ten-GigabitEthernet1/0/2 要與進vxlan實體主機介接的端口

 port link-mode bridge

 vtep access port

#

interface Ten-GigabitEthernet1/0/3 要與進vxlan實體主機介接的端口

 port link-mode bridge

 vtep access port

#

 ip route-static 0.0.0.0 0 172.16.13.254

#

 vtep enable 啟用vtep

#

 ntp-service enable 啟用NTP

 ntp-service unicast-server 216.239.35.12 指定NTP Server

#

pki domain vmware  設定一個pki的domain名叫vmware(名稱可修改)

 ca identifier LynneCA.cer 設定根憑證

 certificate request entity vmware

 public-key rsa general name vmware length 2048

 undo crl check enable

#

pki entity vmware

#

 ovsdb server ssl ip 172.16.15.10 port 6640 指定"NSX controller"的IP

 ovsdb server pki domain vmware 套用pki domain

 ovsdb server bootstrap ca-certificate flash:/vswitchd.cacert

 ovsdb server enable

#

設定概念

1.讓5940與NSX路由可達，

2.5940與NSX時間要一致

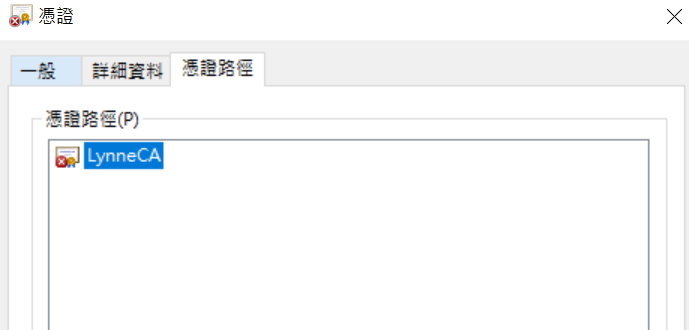

3.準備兩張憑證，一張根憑證一張Server憑證 (可以用各種憑證Server or OpenSSL產生)

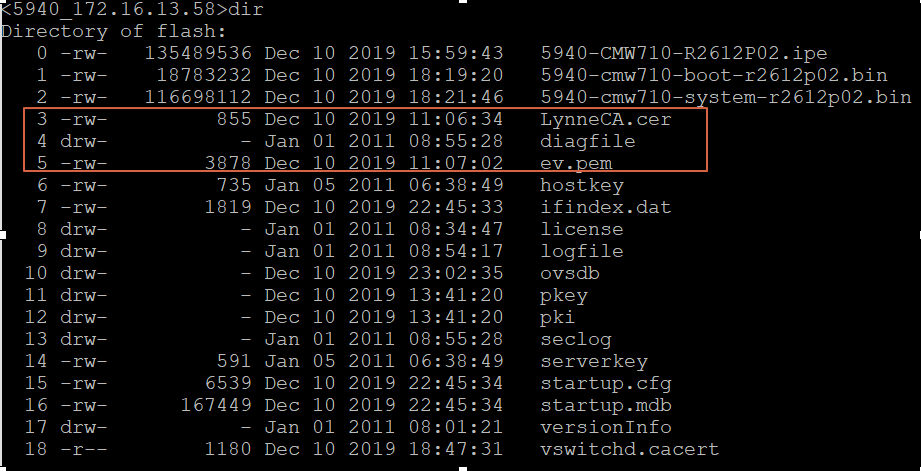

4.將憑證匯入switch

5.透過指令

pki import domain vmware der ca filename LynneCA.cer

將剛剛匯入的根憑證導入domain vmware

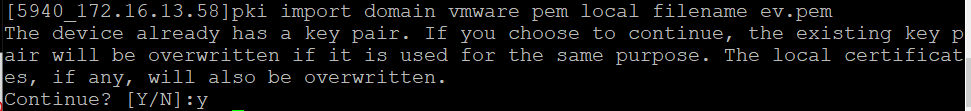

pki import domain vmware pem local filename vtep.pem

將剛剛匯入的Server憑證導入domain vmware

如果匯入有問題，可以參考錯誤提示修改憑證，要注意依照憑證格式不同可以修改匯入指令

(無法匯入也有可能是時間問題，如果switch的系統時間跟憑證有效時間不同也會有問題)

可以透過指令show pki certificate domain vmware檢視憑證內容

6.憑證都處理完畢之後才可以進行OVSDB的設定(憑證有問題 ovsdb server enable會報錯)，要注意ovsdb要指定NSC controller的IP

NSX設定

1.透過vsphere web client (flex)登入 (HTML5有些選項會看不到)

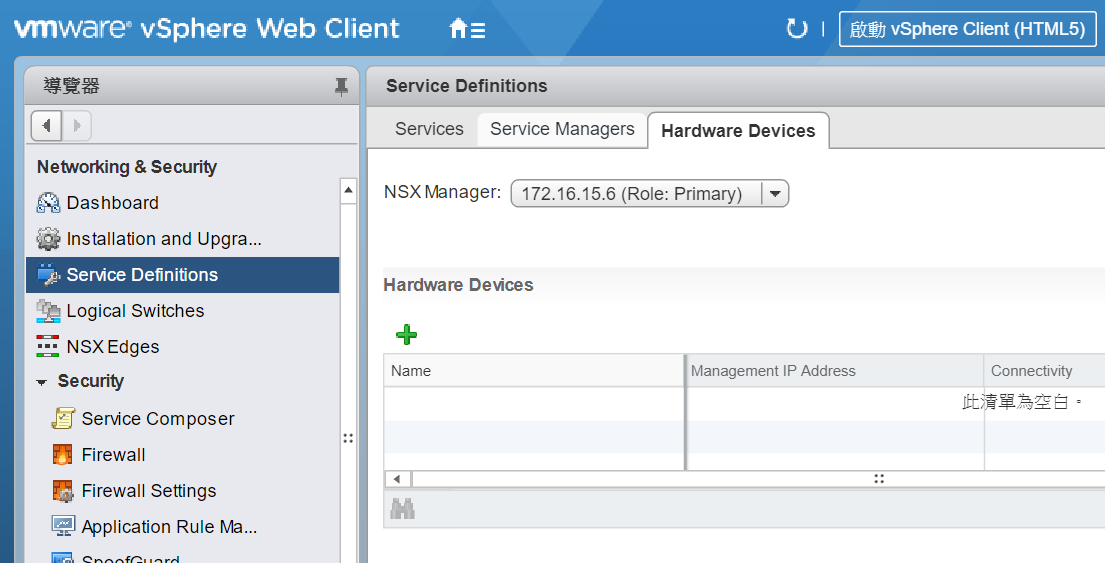

2.在Network&Security->Service Definitions->Hardware Devices新增一台設備

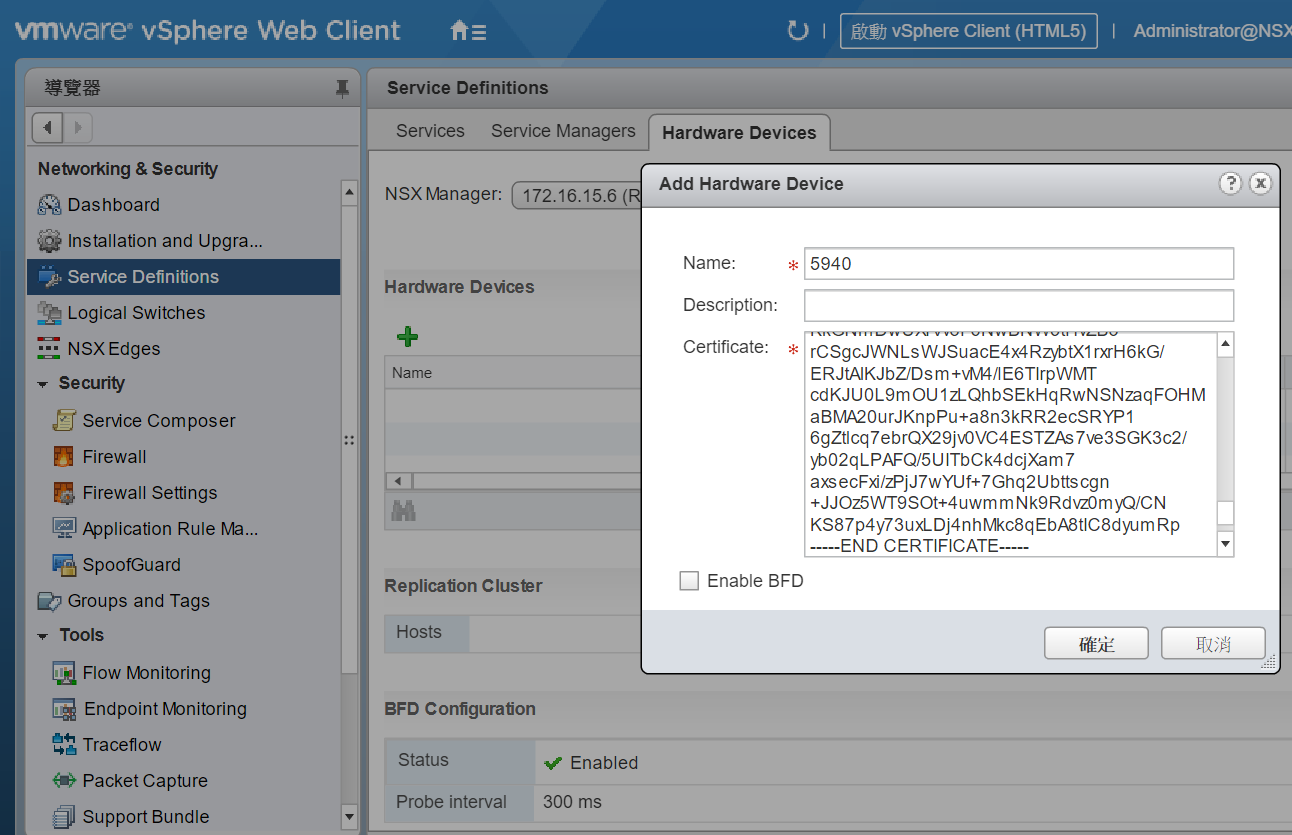

3.輸入名稱與貼入pem檔裡面的憑證

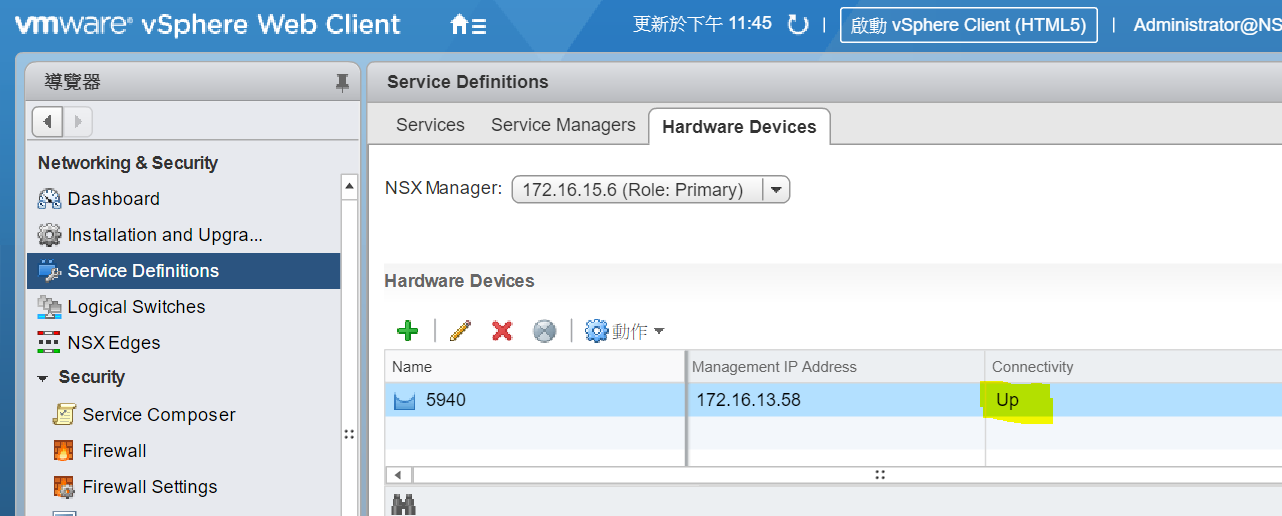

4.看到UP即為成功

NSX與5940建立tunnel

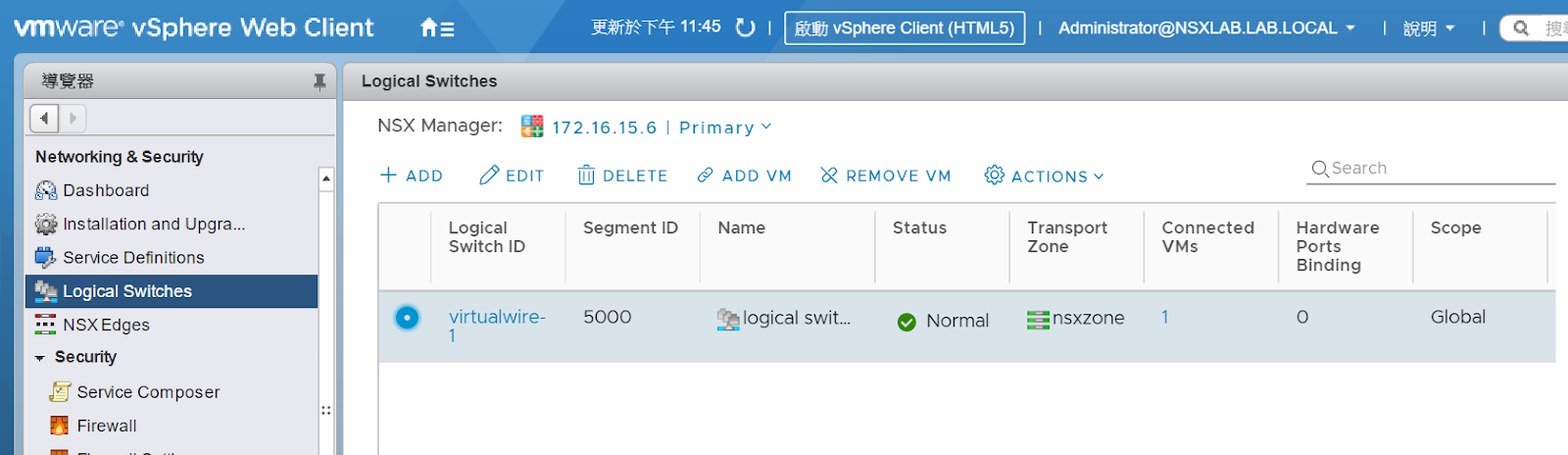

1.進入Service Definitions底下的Logical switches並點擊switch (VM已經加入了logical switch)

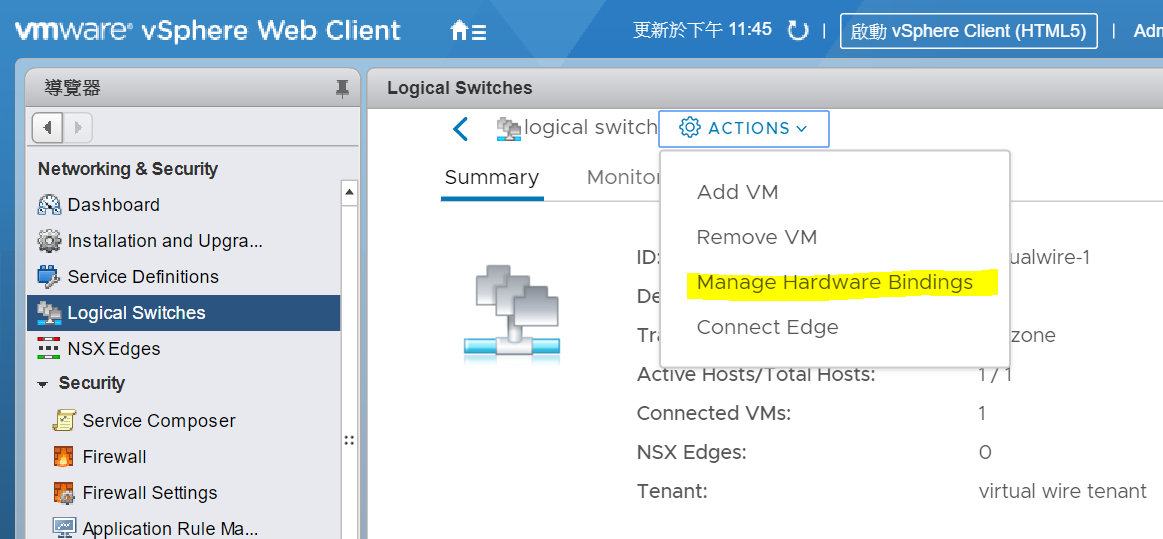

2.點擊Actions->Manage Hardware Bindings

3.添加Switch，指定端口與vlan

4.switch上檢視vxlan tunnel有UP

5.檢視vsi狀態

6.檢視EVPN內的MAC

7.在vxlan內的兩台主機與VM都可以互ping
