Aruba controller 與 Aruba switch 做LACP

Aruba controller 與 Aruba switch 做LACP

Aruba switch 的指令如下

Trunk 1-2 Trk1 lacp 針對port1~2做lacp，給予Trk1群組(有1~60個)

int trk1 進入群組

untagg vlan 1 設定native vlan

tagg vlan 10,20,30,50 設定vlan

Controller LACP (建議先用別的PORT連入 做設定)

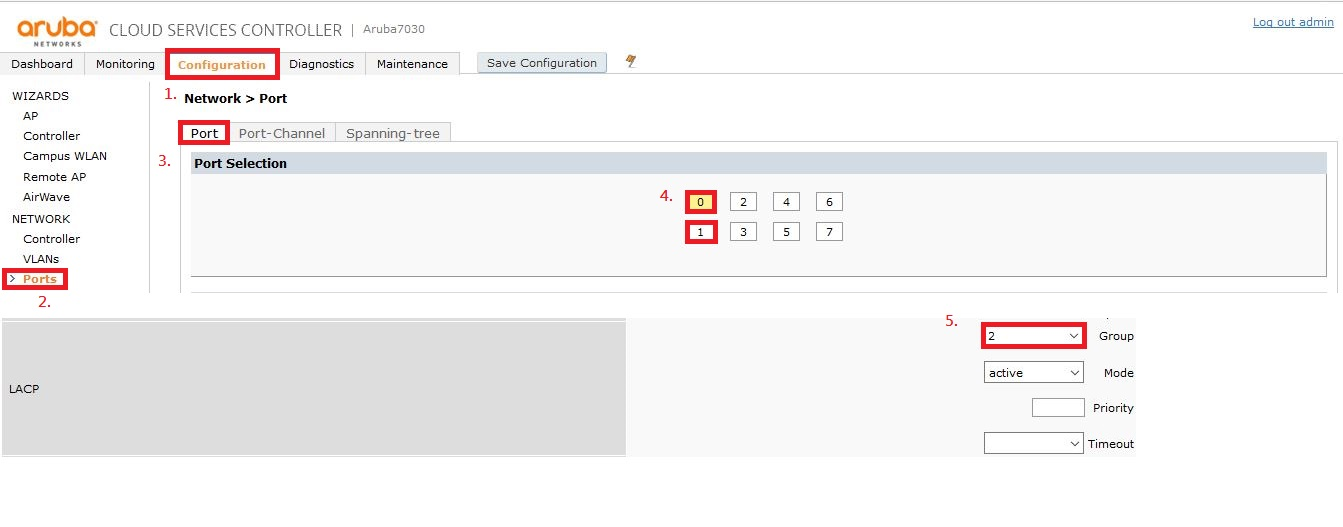

1.      點選configuration

2.      點選左方Network下的Ports

3.      選擇分頁的Ports

4.      下拉到LACP區塊選擇要綁的Port(圖例為0,1Port互綁)

5.      選擇要綁在一起的Groups

按下APPLY確認修改

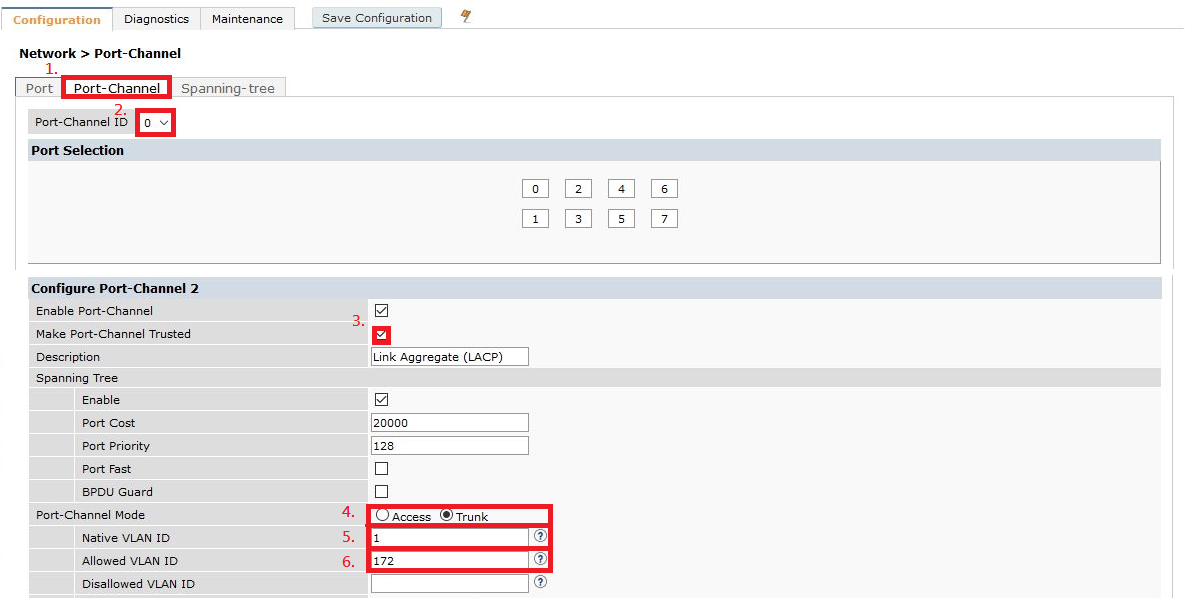

1.      點選旁邊Tab的Port channel

2.      點選剛剛綁的Group

3.      把Make Port-Channel Trusted打勾

4.      選擇Access或者Trunk

5.      選擇Native vlan(若是Access就是ACCESS的VLAN)

6.      選擇要過要Trunk的信任VLAN

按下APPLY確認修改

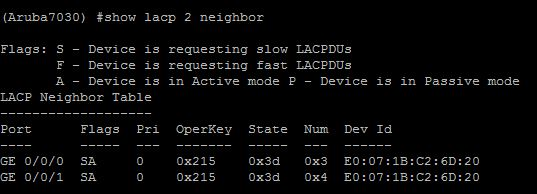

可以用cli看LACP情況

(Aruba Controller做HA)Aruba Controller Redundancy Configuration

Aruba Controller Redundancy Configuration

使用設備:Arunba controller 7030+7005

OS:6.4.3.9

前置作業，兩台controller在同一vlan上並可以互相ping到

1.

先進入要做為Master的controller

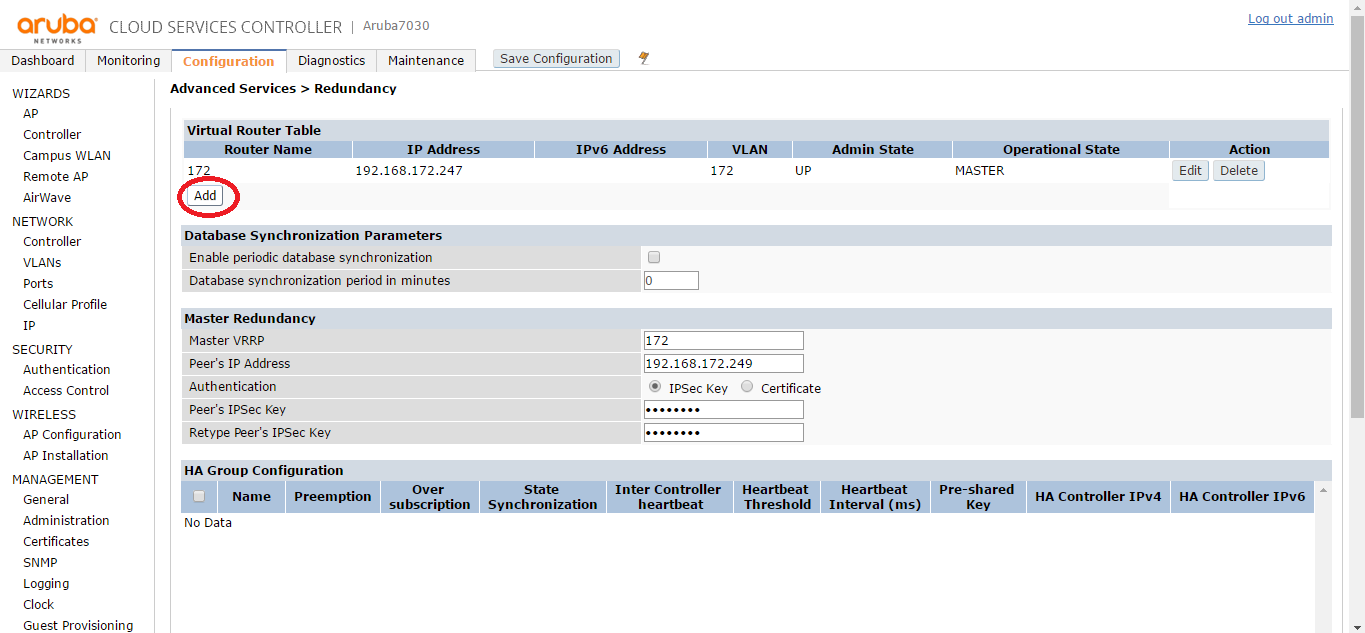

點擊上頭的頁簽Configuration->Advanced Services->Redundancy 點擊add

2.

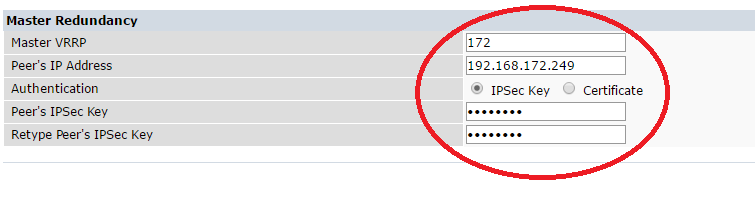

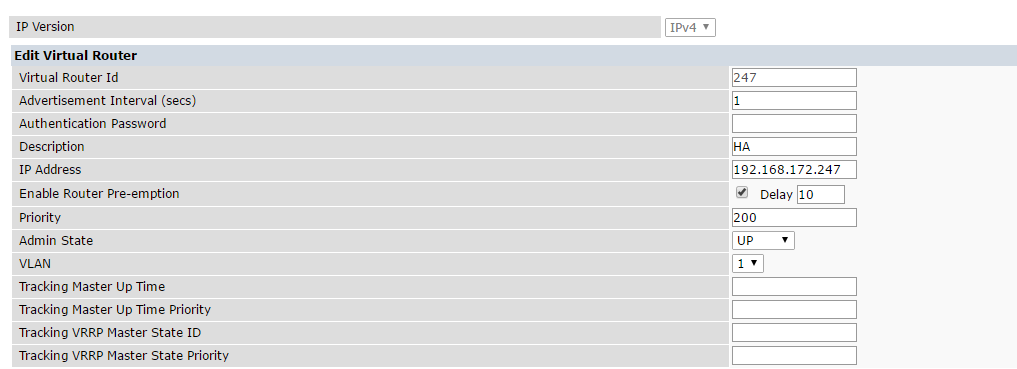

依序輸入

Virtual Router Id(可隨意取名)(兩台要一樣)

Advertisement Interval

Authentication Password

Description

VRRP的IP位置

Vlan

admin state

Preemption(是否開啟搶奪功能)

Priority (優先值設定，最大的當master)

3.

另一台也比照辦裡，但是要修改PRIORITY為比較小的值

4.在底下分別配置其他參數

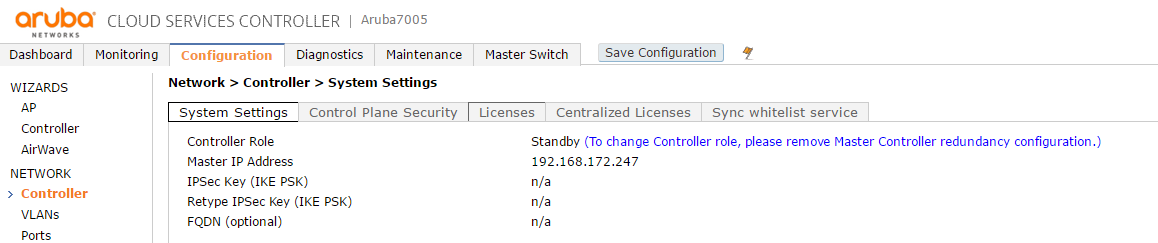

5.Reboot controller之後可以在Configuration->Network->Controller裡看到自己的角色

安裝Airwave

1.

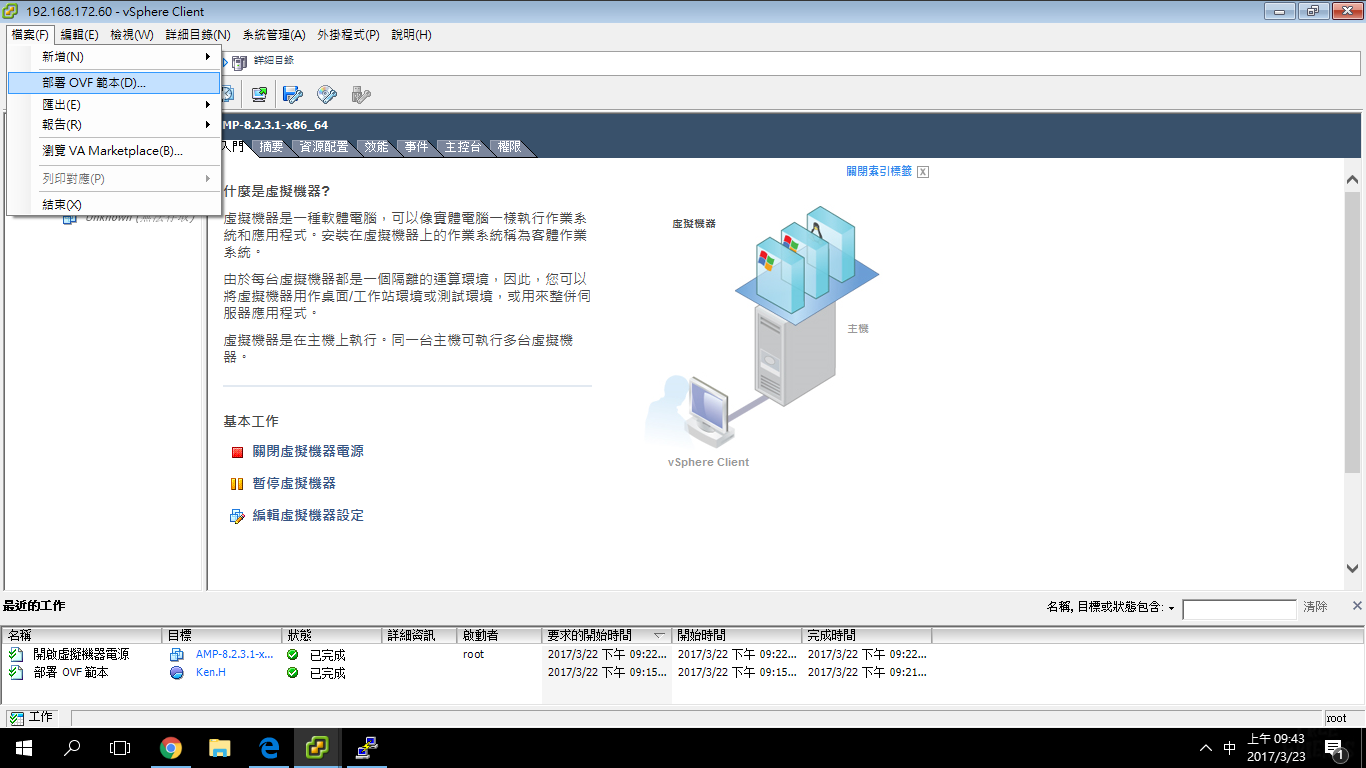

打開VM，左上部屬OVF範本，點擊Airwave的OVA檔

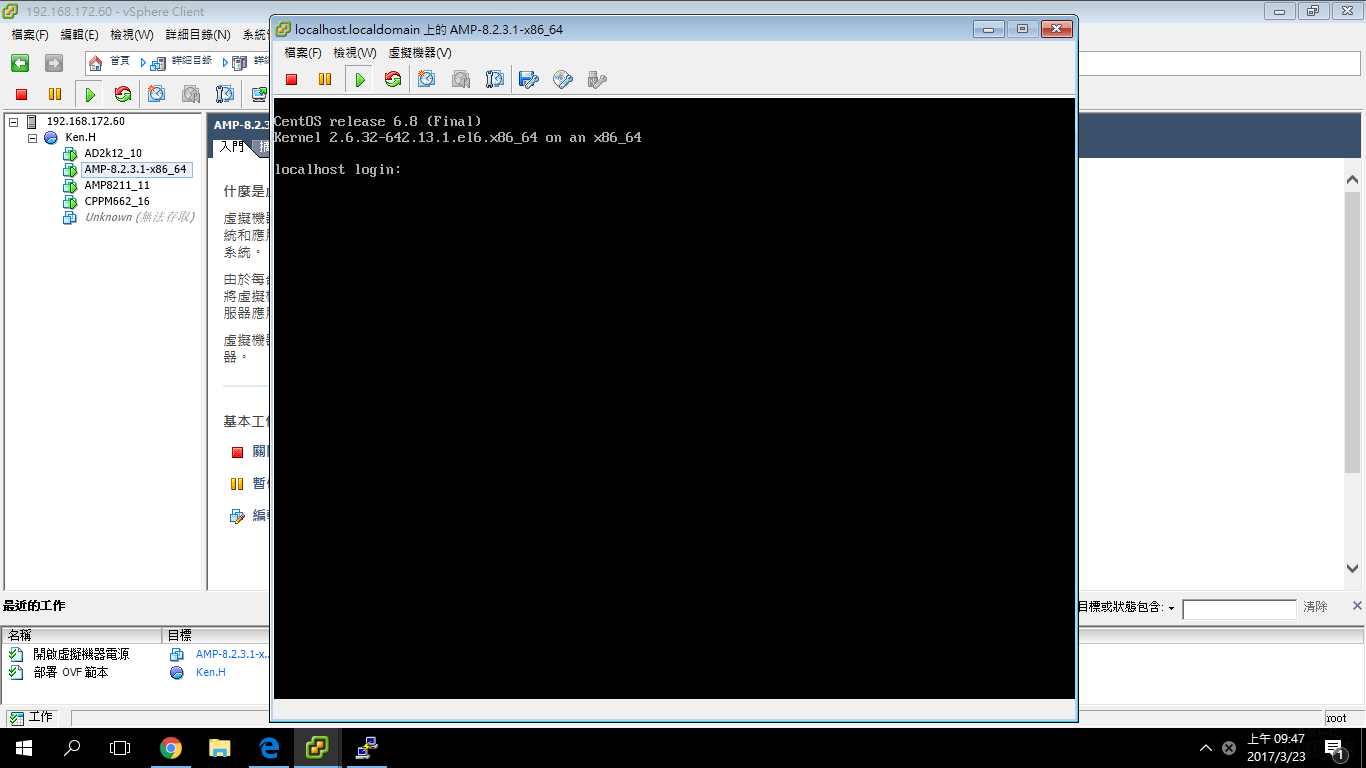

2.安裝完後，啟動並打開主控台

3.輸入帳號root 密碼admin

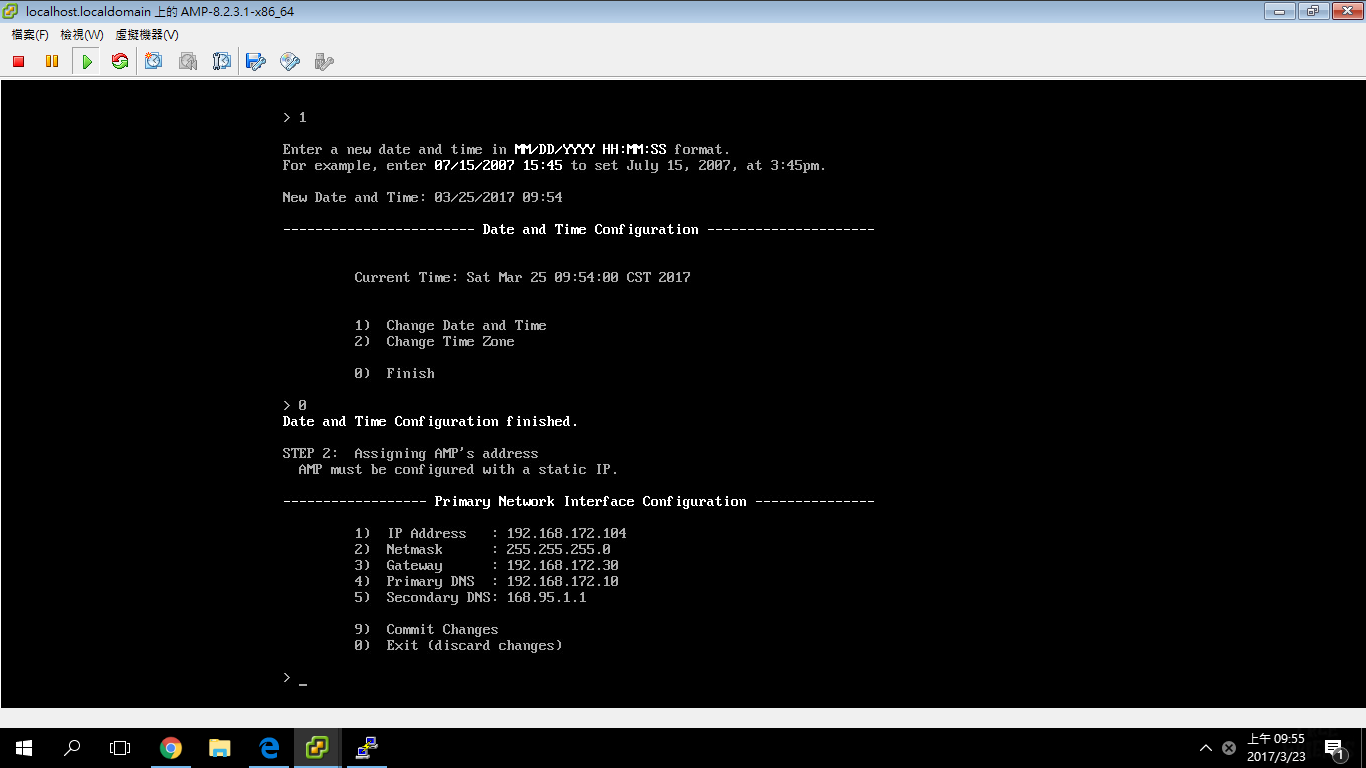

4.設定時區與時間(記得先修改時區再修改時間)

5.修改IP位置

6.輸入系統名稱

7.是否要處生憑證(選n會自動產生)

8.建立密碼

9.安裝完畢後即可使用網頁登入

Confige OSPF in HP switch 5510 and 2930F

本次LAB目的:在不同型號的switch上啟用OSPF，並藉由OSPF交換ip table

使用機型:HPswitch5510*1  Aruba switch 2930F *2

hostname分別為[5510-1] [2930-2] [2930-3]

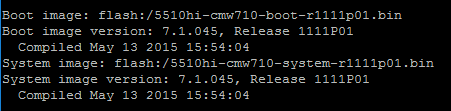

版本:

PS:2930F必須升級到WC.16.03

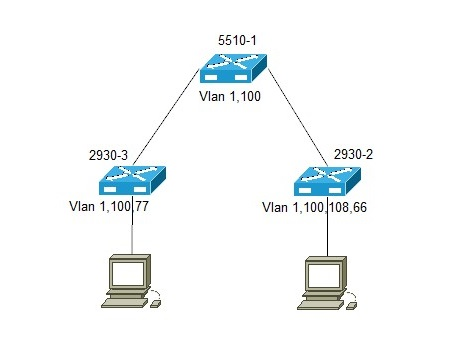

拓樸圖如下

---------------------------------------------------------------------------------------------------------------------

5510-1 config如下

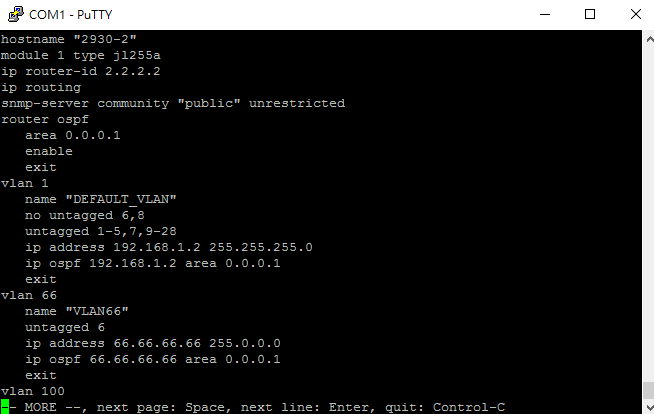

2930-2 config 如下

2930-3 config 如下

5510的設定不會有什麼問題，2930F設定router id與area也跟一般情況一樣，唯一不同的是要在vlan裡面下ip ospf x.x.x.x area x.x.x.x的指令

-------------------------------------------------------------------------------------------------------------------------

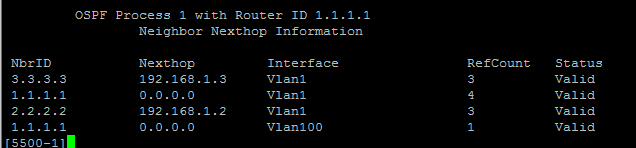

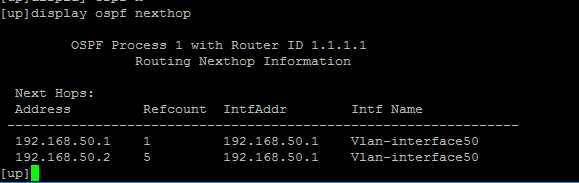

5510-1 display ospf nexthop

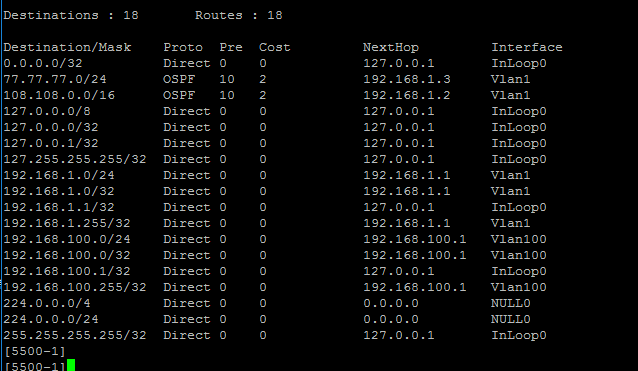

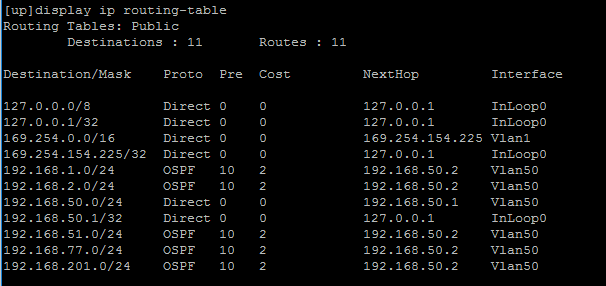

5510-1 display ip routing-table

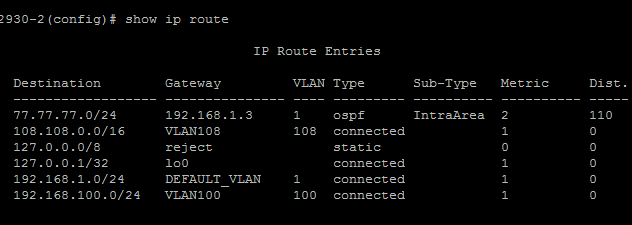

2930-2 show ip route

2930-3 show ip route

ps:要有在使用中的vlan才會交換，vlan66因為沒有使用所以沒有出現

HPswitch 1920 OSPF實作

前置準備

1.兩台1920

2.兩台1920可以互相ping到

--------------------------------------------------------------------

第一台

1.先設定router id

router id 1.1.1.1

2.啟用ospf並進入ospf view

ospf router-id 1.1.1.1

3.設定area

area 1

4.設定network

network 192.168.0.0 0.0.255.255

注意後面是用萬用遮罩的方式設定

這邊是設定要拿去交換的網段

第二台

1.先設定router id

router id 2.2.2.2 (注意不可以跟第一台一樣)

2.啟用ospf並進去ospfview

ospf router-id 2.2.2.2

3.設定area

area 1 (注意要跟第一台一樣)

4.設定network

network 192.168.0.0 0.0.255.255

成功後應該會跳出Full的訊息

可以用display ospf nexthop確認是否有建立鄰居關係

之後display ip routing-table確認是否有交換路由表

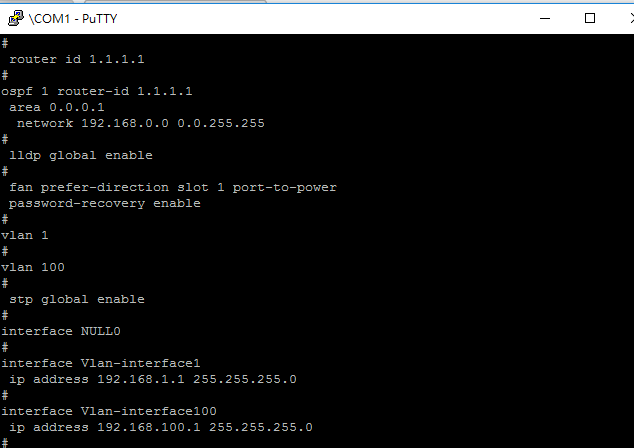

底下是config裡的狀態
