LAB-在Aruba 2930上設定vxlan

在Aruba 2930上設定vxlan

1.啟用vxlan

#vxlan enable

2.新增tunnel

interface Tunnel-ID 創造一個tunnel

tunnel mode vxlan 設定tunnel的模式為vxlan

tunnel source IP-ADDR 設定vxlan tunnels的來源

tunnel destination IP-ADDR 設定vxlan的目的

3.為想要交換的vlan新增一個虛擬網路

virtual-network VN-ID VLAN-ID VN-NAME

4.將想要交換的vlan加進 tunnel

vxlan tunnel TUNNEL-ID overlay-vlan VLAN-ID-LIST

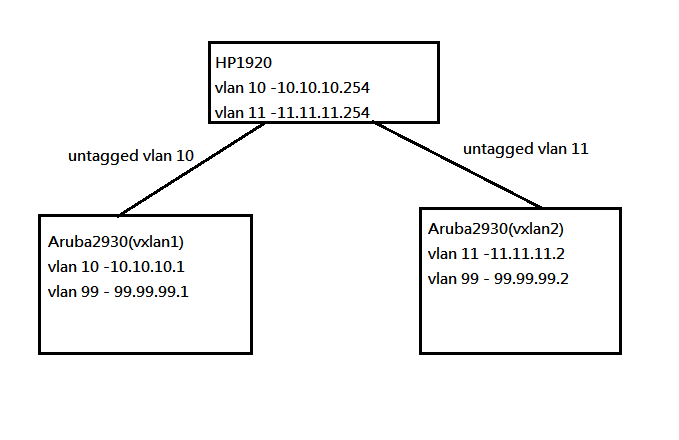

LAB

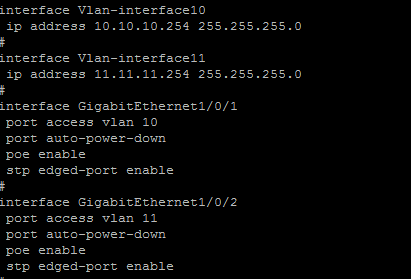

HP1920 config如下(只抓重點)

2930(vxlan1)config如下

2930(vxlan2)config如下

驗證

檢視 vxlan狀態有啟用

ping的到另外一頭的vlan 99

檢視ARP table可以看到從tunnel學到ARP

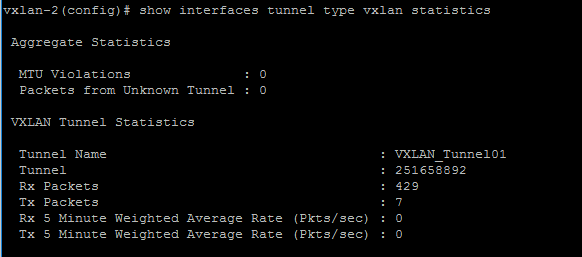

檢視tunnel狀態

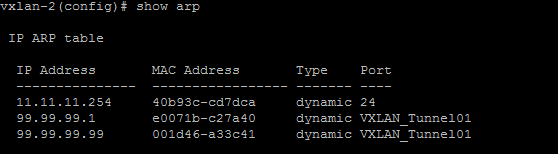

ARP table也可以學到另外一端的其他Client
