config LACP/port-channel of Aruba controller with HPE/Aruba switch

Config LACP of Aruba controller with HPE/Aruba switch

A.使用CLI設定Aruba controller的LACP

1.首先先進入要設定lacp的interface，這邊假設使用0/0/1與0/0/2 port做設定

2.設定LACP的group與mode，基本上都是active mode

然後接上設定好LACP的switch

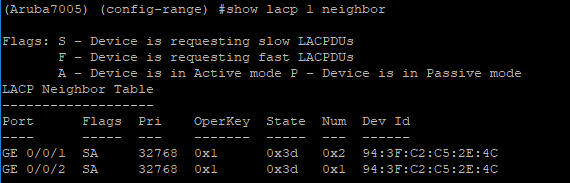

檢視neighbor的LACP狀態

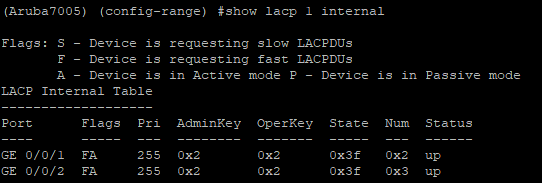

檢視自己的LACP狀態

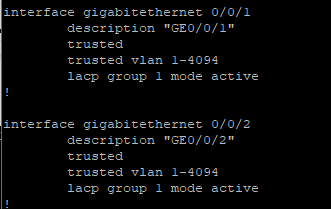

Config

要設定的話記得進入port-channel裡面設定

B.HP switch設定LACP

1.創造group 1，並將模式改為動態

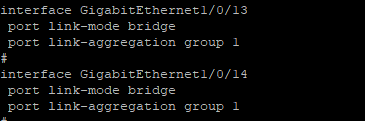

2.進入要做LACP的port(13,14)，並綁入LACP

3.接上設定好的Aruba controller，並檢視設定

config

C.Aruba switch設定LACP

1.指定19,20 port，設定lacp，並分配給trk1

2.接上Aruba controller並檢視狀態

config

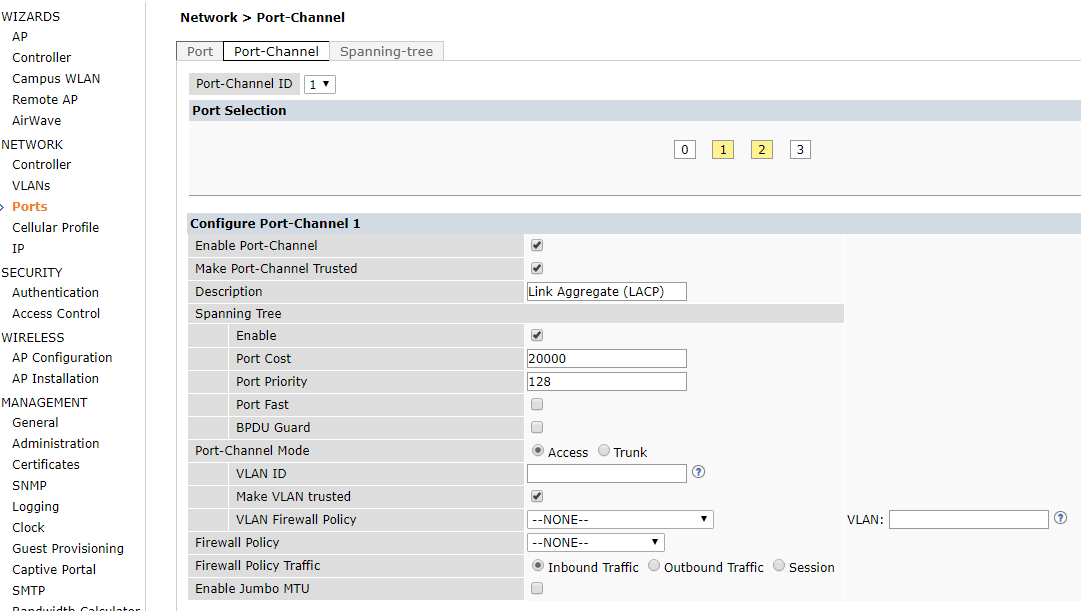

D.Aruba controller GUI的畫面

E.使用Port-channel的方式設定Controller與Switch

一般而言會推薦使用LACP連接controller與switch，加大頻寬的同時也做線路備援

但是在某些時候也許會想要使用Port-channel(靜態)的方式(不跑LACP)

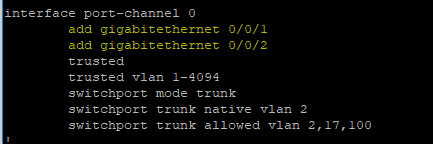

Aruba controller Port-channel的設定方式

(speed/duplex/vlan可修改，只要port-channel中有add介面即可)

HPE switch Port-channel的設定方式(stp設定非)

Controller檢視port-channel狀態

switch檢視 port-channel狀態
